TU Serie
-
ARBEITSMERKMALE
- Betriebsdruck Bis 19 bar
- Zimmertemperatur 0 ÷ 80 ° C
- Flüssigkeitstemperatur 0 ÷ 140 ° C
- Durchgangsdurchmesser Ø1,0 / Ø1,2 / Ø1,5 / Ø2,0 / Ø2,5
- Elet.Pilot / Kommando Direktes Öffnen - NC
-
PHYSIKALISCHE EIGENSCHAFTEN
- Ventilkörper PPSU
- Dichtungen EPDM - FKM
- O-Ring abdichten EPDM
- Kern Rostfreier Stahl
- Frühling Rostfreier Stahl
- Versammlung Bajonett
-
INSTALLATION
- Das Ventil kann in jeder Position montiert werden, ohne den Betrieb zu beeinträchtigen
- Einfach zu inspizieren
-
ANWENDUNGEN

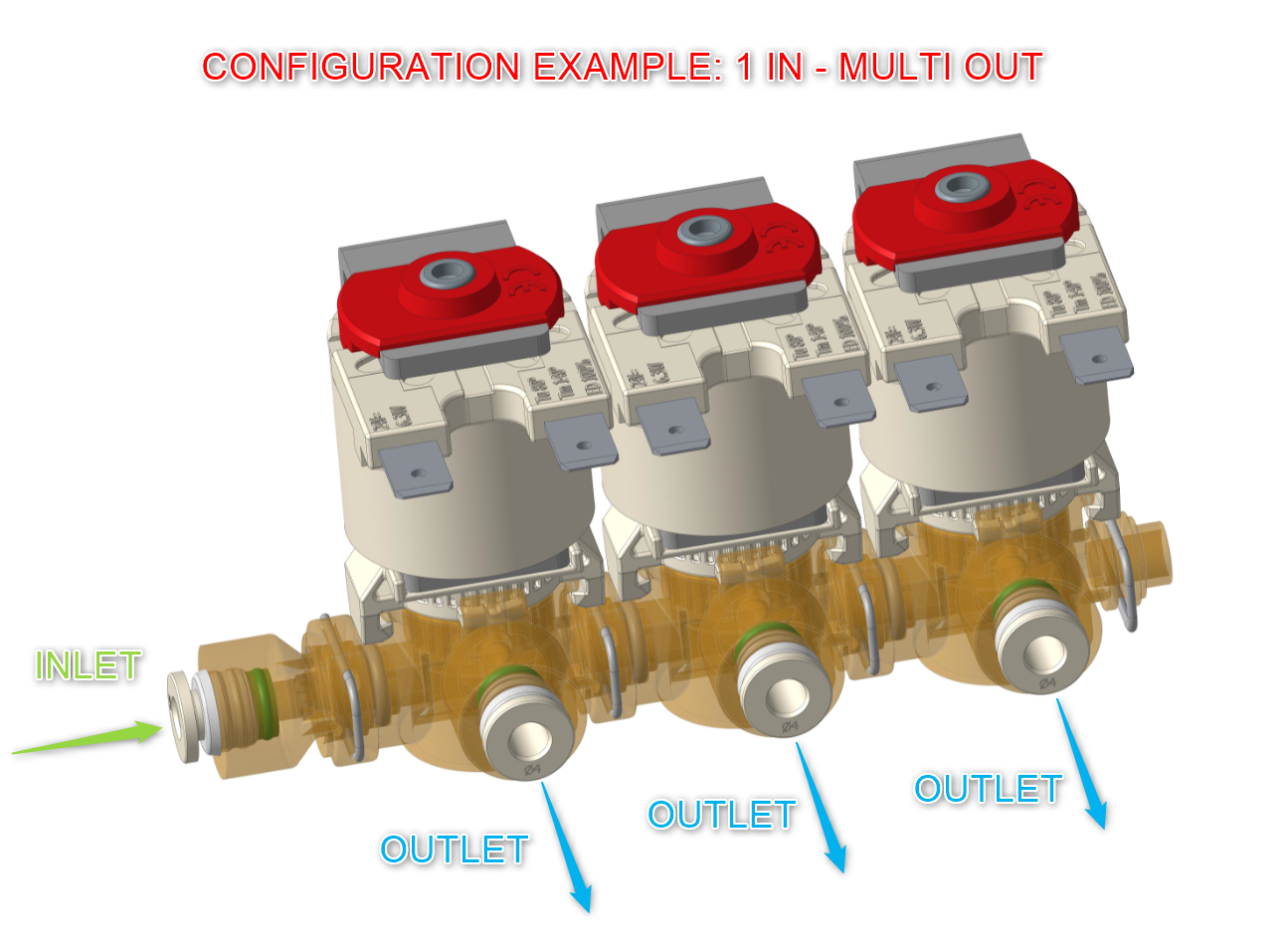

- Anpassbare kompakte modulare Ventile
- Kaffeemaschinen
- Haushaltsgeräte
- Medizinische Ausrüstung
- Wasserspender
- Überall dort, wo Wasserkontrolle erforderlich ist, auch bei hohen Temperaturen
-
HYDRAULISCHE ANSCHLÜSSE
- Einlass Schnellkupplung Ø4-6 mm
- Auslauf Schnellkupplung Ø4-6 mm
Datenblätter
| Verbindungen | Nenndurchmesser | Datenblatt | |
| EINLASS | Schiebepassung Ø4 mm | Ø1.0 / Ø1.2 / Ø1.5 / Ø2.0 / Ø2.5 | DATENBLATT |
| Schiebepassung Ø6 mm | Ø1.0 / Ø1.2 / Ø1.5 / Ø2.0 / Ø2.5 | DATENBLATT | |
| Schlauchtülle Ø6 mm | Ø1.0 / Ø1.2 / Ø1.5 / Ø2.0 / Ø2.5 | DATENBLATT | |
| AUSLASS | Schiebepassung Ø4 mm | Ø1.0 / Ø1.2 / Ø1.5 / Ø2.0 / Ø2.5 | DATENBLATT |
| Schiebepassung Ø6 mm | Ø1.0 / Ø1.2 / Ø1.5 / Ø2.0 / Ø2.5 | DATENBLATT | |
| Schlauchtülle Ø6 mm | Ø1.0 / Ø1.2 / Ø1.5 / Ø2.0 / Ø2.5 | DATENBLATT |
Technische Datenblätter der TU-Anschlüsse
| Modell | 1 Anschluss | 2 Anschluss |
| F31FA110 | TU-Gabel weiblich | Push Fit 4 mm |
| F31FA120 | TU-Gabel mit Außengewinde | Push Fit 4 mm |
| F31CA120 | TU-Gabel mit Außengewinde | Push Fit 4 mm |
| F31CA140 | TU-Gabel mit Außengewinde | Push Fit 6 mm |
| F3122A00 | PPSU-Kappe mit Außengewinde |
