Modelo | Instalacion | Sensor | Diagrama de flujo | Datos |
0,1 - 3,6 Litros/minuto |
R SEMPLICI
R DOPPIE R TRIPLE R QUADRUPLE R MINI R Componible (RC) R Modular (RM) |
HALL;
REED |
Diagrama de flujo |
Pulsos/ litro nominal: 2750
Tolerancia: ± 15% Imanes: 2 Sin ByPass |
0,5 - 7 Litros/minuto |
R SEMPLICI
R DOPPIE R TRIPLE R QUADRUPLE R MINI R Componible (RC) R Modular (RM) |
HALL;
REED |
Diagrama de flujo |
Pulsos / litro nominal: 840
Tolerancia: ± 20% Imanes: 1 Sin ByPass |
1 - 15 Litros/minuto |
R SEMPLICI
R DOPPIE R TRIPLE R QUADRUPLE R MINI R Componible (RC) R Modular (RM) |
HALL;
REED |
Diagrama de flujo |
Pulsos / litro nominal: 515
Tolerancia: ± 20% Imanes: 2 Con ByPass |
5 - 30 Litros/minuto |
R SEMPLICI
R DOPPIE R TRIPLE R QUADRUPLE R MINI R Componible (RC) R Modular (RM) |
HALL;
REED |
Diagrama de flujo |
Pulsos / litro nominal: 310
Tolerancia: ± 20% Imanes: 2 Con ByPass |
Sensore Hall | Sensore Reed | ||
Voltaje: 5 - 28 V DC | Voltaje: 5 - 28 V DC | ||
Corriente: Max 10 mA | Corriente: Max 500 mA | ||
Conector: tres polar macho | Conector: tres polar macho blanco | ||
Cable: Red-polo femenino | Cable: Bipolar femenino blanca | ||
Cable marron: alimentacion positiva | Cable marron: senal de salida del sensor | ||
Cable verde: alimentacion negativa | Cable blanco: senal de salida del sensor | ||
Cable blanco: senal de salida del sensor | |||

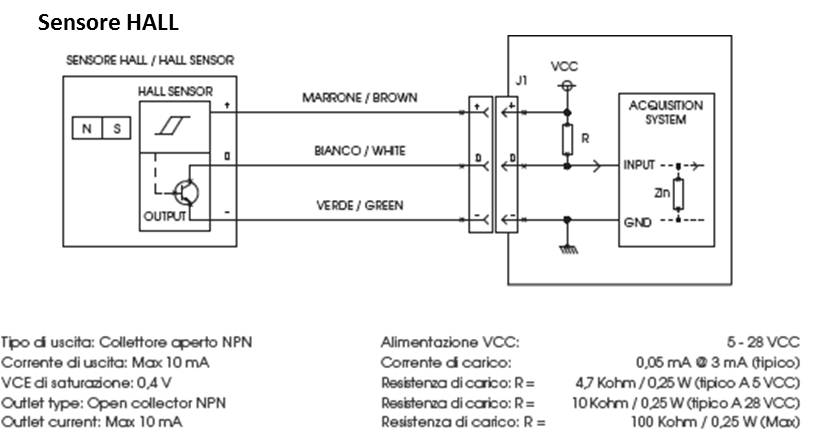

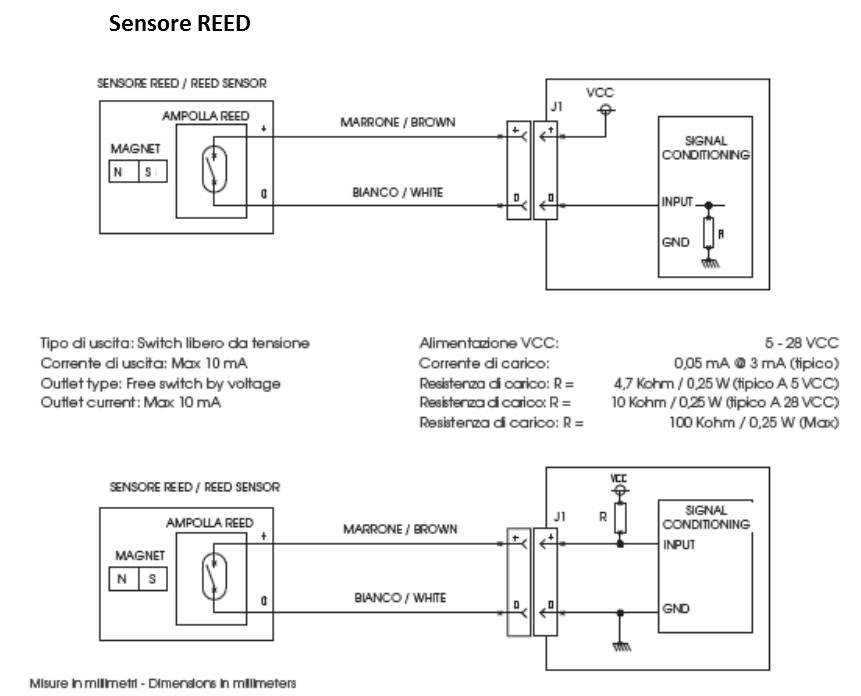

Esquema hall | Esquema reed | ||
Diseño del sensor hall | Diseño del sensor reed |
